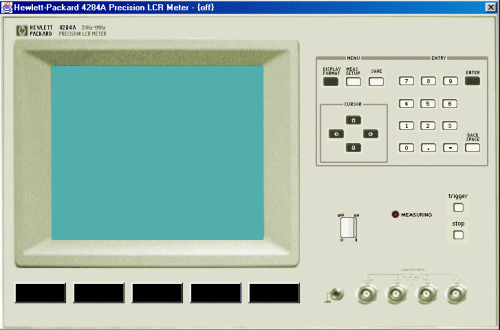

RASGOS del TABLERO:


LINEA ON/OFF

Cuando este botón se aprieta las 4284A salidas.

DESPLIEGUE

Despliegues todos los arreglos de la medida, la medida resulta, el usuario especial funciona, operador y mensajes del error

SOFTKEYS

Estas cinco llaves se usan para el arreglo de la medida, selección del parámetro y selección de la función. Una descripción para cada función del softkey se proporciona en la descripción de la página en la que aparece.

BOTONES Llaves del MANDO

Estos tres mando de las llaves que compagina en el despliegue. Éstas son las característica técnicas de cada llave:

FORMATO del DESPLIEGUE: Cuando apretó, ingresos el despliegue a la página de despliegue de medida. Las subdivisiones en la medida despliegan que área que aprieta el softkey del adecuate puede accederse.

ARREGLO de MEAS: Movimientos el despliegue a la página de arreglo de medida. Pueden accederse subdivisiones en área de arreglo de medida apretando el softkey del adecuate.

CATALOG/SYSTEM: No usado.

Llave del gatillo:

Esta llave empieza la medida. Si el modo de INT es fijo en Meas Despliegue Página que seguirá midiendo hasta una llave o el botón se aprieta. Si el modo del HOMBRE es fijo, entonces medirá sólo un tiempo. La medida es un funcionamiento secuencial que consiste en voltaje o barrido de la corriente, medida y almacenamiento de resultado de la medida.

ENTRE en Llave

Esta llave se usa para entrar en parámetro valora, carácteres alfanuméricos en campo activo del despliegue. Cuando esta llave se aprieta, el cursor mueve al próximo campo.

Llaves de Mando de CURSOR

Estas llaves seleccionan el campo activo.

Mando de Indicador de campo: Ü urgente, Ý, Þ o la llave de ß selecciona el próximo campo en la dirección indicada.

Llaves de ENTRADA de DATOS

Estas llaves se usan para entrar en valores alfanuméricos en campos del despliegue.

Llave del retroceso

Causas el carácter a la posición del cursor ser anulado.
