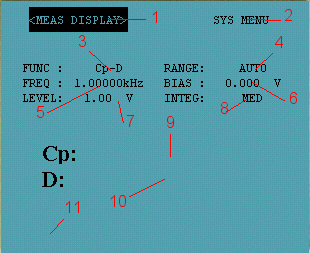

Source Setup Image
El propósito y función de esta página:
1. Despliegues la configuración del softkey predefinida para esta pantalla.
2. Mismo como 1.
3. Juegos la función de la medida.
4. Juegos el rango de la medida.
5. Juegos la frecuencia de la medida.
6. Juegos los dc interiores tuercen valor del voltage/current.
7. Oscilador de los juegos el valor del voltage/current nivelado.
8. Tiempo de integración de juegos (SHORT/MED/LONG).
9 10. Resultados de medida de despliegues.
11. Errores de los despliegues y la información miscelánea.





Arreglo:

Cambiar o entrar en parámetros de cauce de fuente en este page,move el cursor al campo deseado y entra en el valor del parámetro con la ENTRADA de los DATOS codifica del tablero delantero o teclado de la computadora.

Cada tiempo una entrada se hace movimientos automáticamente al cursor al próximo campo.


















Entrada del parámetro:

Al entrar en valores numéricos en esta página, no es necesario entrar en la unidad de valor. La unidad para valores de voltaje es V (voltio); para valores actuales, UN (amperio); y para valores de tiempo, s (segundo). Cuando el ENTRE la llave se aprieta en la unidad se entrará automáticamente. También, cada tiempo un valor numérico se inserta en un campo, los softkeys cambian y mantienen las posibles unidades el campo. Apretando un softkey, en valor se entrará en el campo seleccionado que usa la unidad desplegado en el softkey apretado. Voltaje, actual y la frecuencia limita para cada campo se lista debajo:

FREQ
Rango de frecuencia
 20Hz a 1MHz
PREJUICIO
Rango de voltaje
 0 a 40V
Rango actual
 0 a 100mA
NIVEL
Rango de voltaje
 0 a 20V
Rango actual
 0 a 200mA

Nota
Se entran en valores en formato decimal fijo.









Selección de Función de medida:
La Función de la medida puede seleccionarse con el softkeys cuando el cursor está en el campo de FUNC. Las funciones siguientes están disponibles:

Capacidad de Cp-D y Desviación

Capacidad de Cp-Q y Factor de Calidad

Capacidad de Cp-G y Conductance

Capacidad de Cp-Rp y Resistencia de Paralell

Cs-D la Capacidad De serie y Desviación

Cs-Q la Capacidad De serie y Factor de Calidad

Cs-Rs la Capacidad De serie y la Resistencia De serie

Lp-D Paralell Inductancia y Desviación

Lp-Q Paralell Inductancia y Factor de Calidad

Lp-G Paralell Inductancia y Conductance

Lp-Rp Paralell Inductancia y Resistencia de Paralell

Ls-D la Inductancia De serie y Desviación

Ls-Q la Inductancia De serie y Factor de Calidad

Ls-G la Inductancia De serie y Conductance

Ls-Rs la Inductancia De serie y la Resistencia De serie

Resistencia de R-X y Reactance

Z-O (deg) la Impedancia y Angulo de la Fase

Z-O (rad) la Impedancia y Angulo de la Fase

Admisión de Y-B y Susceptance

Y-O (deg) la Admisión y Angulo de la Fase

Y-O (rad) la Admisión y Angulo de la Fase

















Rango de la medida:
El rango de la medida se pone por defecto al AUTOMOVIL. Esto significa que ese rango óptimo se selecciona automáticamente para cada medida. El rango de la medida sólo puede ponerse al AUTOMOVIL.
















Pruebe Frecuencia:
Los HP4284A operan de 20 Hz a 1 Mhz con 8610 frecuencia camina entre. Cuando en datos numérico se entra, el punto de frecuencia disponible más cercano es automáticamente fijo.

Hay dos maneras de poner la frecuencia de la prueba. Uno es usar el softkeys, y el otro es usar las llaves de la entrada numéricas. Realice los pasos siguientes para poner la frecuencia de la prueba:

  1. Mueva el cursor al campo de FREQ. Los softkeys siguientes se desplegarán:
    • INCR 1 - los Incrementos el valor a al próximo secuencialmente el valor de la década más alto
    • INCR 2 - los Incrementos el valor a al próximo secuencialmente el punto de frecuencia más alto
    • DECR 2 - Decrements el valor abajo al próximo secuencialmente el punto de frecuencia más bajo
    • DECR 1 - Decrements el valor abajo al próximo secuencialmente el valor de la década más bajo
  2. Seleccione y ponga la frecuencia de la prueba que usa los softkeys o las llaves de la entrada numéricas. Cuando la frecuencia de la prueba se entra en usar la entrada numérica codifica, las etiquetas del softkey se cambian a las unidades disponibles (' Hz', ' el kHz', ' Mhz'), y así que usted puede usar estos softkeys en lugar del ENTRE en llave para entrar en las unidades y entrar en los datos. Cuando el entre la llave se usa, en el datos numérico se entra con Hz como la unidad predefinida.
















Prejuicio de DC:
El HP 4284A con opción 001 instalada y Hola-PW el campo en tiene las selecciones de voltaje de prejuicio interiores de 0V a 40 V. que Los dc tuercen que la corriente puede ponerse de 0 a 100 MA.

Funcionamiento del tablero delantero por poner el Prejuicio de DC:
  1. Mueva el cursor al campo del PREJUICIO . Los softkeys siguientes se desplegarán:
    • INCR: aumentos los dc tuercen nivel
    • DECR: disminuciones los dc tuercen nivel
  2. Ponga que los dc tuercen a su prejuicio deseado que usa los softkeys o las llaves de la entrada numéricas. Cuando el prejuicio del dc se entra en usar la entrada numérica codifica, las etiquetas del softkey se cambian a las unidades disponibles (' el mV', ' V', ' el uA', ' el mA' y ' A'), y así que usted puede usar estos softkeys en lugar del ENTRE en llave. Cuando el ENTRE la llave se usa, en el datos numérico se entra con V o UN cuando la unidad predefinida.









Nivel del oscilador:
El HP 4284A's nivel del oscilador puede ponerse como el valor eficaz (RMS valoran) de una ola del seno de la frecuencia de la prueba del HP 4284A's oscilador interior. Usted puede poner nivel actual al nivel de voltaje de oscilador o al oscilador.


Funcionamiento del tablero delantero por poner el Nivel del Oscilador:
  1. Mueva el cursor al campo NIVELADO. Los softkeys siguientes se desplegarán.
    • INCR - los Aumentos el nivel del rendimiento del oscilador
    • DECR - las Disminuciones el nivel del rendimiento del oscilador
  2. Seleccione y ponga el nivel del oscilador que usa los softkeys o las llaves de la entrada numéricas. Cuando el nivel del oscilador se entra en usar la entrada numérica codifica, las etiquetas del softkey se cambian a las etiquetas de las unidades disponibles (' el mV', ' V', ' el uA', ' el mA', y ' A'), y usted puede acostumbrar estos softkeys a entrar en las unidades y entrar en los datos en lugar del ENTRE en llave. Cuando el ENTRE la llave se usa, en el datos numérico se entra con V o UN cuando la unidad predefinida.























Tiempo de la integración:
El HP 4284A ses un integrando UN-D el conversor en los circuitos interiores para convertir el signo analógico a un signo digital. El tiempo de la integración (INTEG TIME) es el tiempo exigió realizar un UN-D la conversión. Generalmente, un tiempo de la conversión más largo producirá resultados de la medida más estables y exactos. CORTO, pueden seleccionarse MEDIO o los tiempos de la integración LARGOS.

Funcionamiento del Tablero delantero por Poner Time a la Integración:
  1. Mueva el cursor al campo de INTEG. Los softkeys siguientes se desplegarán:
    • CORTO
    • MED
    • MUCHO TIEMPO
  2. Use el softkeys precediendo para seleccionar y poner el tiempo de la integración
