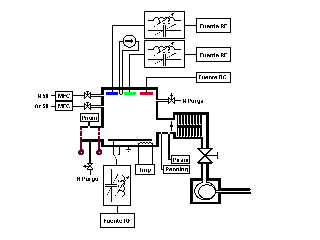

El estado inicial de la máquina sería:

• Comprobar que están abiertas las válvulas de refrigeración del cto.cerrado de agua de refrigeración.
• Todas las válvulas cerradas.
• Todos los controles apagados.
• La luz verde de energía encendido. Sino fuese así comprobar:
  • El pulsador en forma de seta roja de parada de emergencia de la caja de fuerza hacia fuera.
  • Pulsar el botón verde de encendido en la caja de fuerza.

Subir

PROCESO DE VACÍO EN LA CÁMARA PRINCIPAL (CP)

• Encender el medidor Pirani de la CP.
• Encender el controlador de la bomba turbomolecular (CFF 450) pulsador la palanca "START", se encenderá el LED verde ("POWER") y el ambar ("<27000")
• Abrir la válvula manual de separación entre la bombas primaria y secundaria.
• Abrir la válvula de mariposa de control de vacio de la cámara principal.
• Comprobar en el Pirani que el vacio de la CP decrece y que después de unos minutos el LED ambar del controlador de la bomba turbomolecular (CFF 450) se apaga y se enciende el verde de ">27000".
• Cuando la presión sea menor de 10-3 mbar encender el medidor Penning. Después de 30 minutos la presión debería ser normalmente menor de 5.10-6 mbar.

Subir

PROCESO DE BOMBEO EN LA CÁMARA DE CARGA (CC)

• Encender el medidor Pirani de la CC.
• Encender la bomba rotatoria de la CC situado en caja de control de fuerza.
• Abrir la vávula de separación entre la rotatoria de la CC y dicha CC.
• Comprobar en el Pirani que el vacio de la CC decrece. La transferencia del sustrato entre la CP y la CC (y viceversa) puede realizarse cuando la presión es menor de 10-1 mbar.

Subir

PROCESO DE VENTILADO DE LA CÁMARA PRINCIPAL (CP)

• Encender el medidor Penning de la CP.
• Cerrar la válvula manual de separación entre la bombas primaria y secundaria.
• Parar la bomba turbomolecular (CFF 450), pulsar la palanca "STOP".
• Después de unos minutos abrir la válvula de aguja de venteo.

Subir

PROCESO DE CARGA DE SUSTRATOS EN LA CÁMARA PRINCIPAL (CP)

• Comprobar que la válvula manual de separación entre las cámara CC y CP está cerrada.
• Cerrar la válvula de separación entre la rotatoria de la CC y dicha CC.
• Abrir la válvula de aguja de venteo de la CC.
• Comprobar en el Pirani que de la presión en CC aumenta.
• Abrir sin forzar la puerta de acceso a la CC.
• Cerrar la vávula de aguja de venteo de la CC.
• Situar el sustrato con la muestra/oblea a depositar en el soporte del brazo de carga. Si el sustrato deb de ser calentado usar el sustrato de cobre o acero de lo contrario usar uno de aluminio.
• Cerrar la puerta de carga.
• Realizar los pasos de "PROCESO DE VACÍO EN LA CÁMARA DE CARGA (CC)".
• Cuando la presión es menor de 10-1 mbar cerrar la válvula de separación entre la rotatoria de la CC y dicha CC.
• Abrir la puerta/válvula de separación entre la CC y la CP.
• Enfrentar la carga de sustratos en una de las cuatro la posiciones del sustrato (solo la posición 1 es calentable) girando el volante del sustrato.
• Actuar sobre la palanca de carga del sustrato para realizar la transferencia del portasustratos de la CC a la CP.
• Cerrar la puerta/válvula de separación entre la CC y la CP.
• Apagar la bomba rotatoria de la CC y para que el aceite de la rotatoria no suba realizar la siguiente secuencia:
  • Abrir la válvula de separación entre la rotatoria de la CC y dicha CC.
  • Abrir la válvula de aguja de venteo de la CC.
  • Comprobar en el Pirani de la presión en CC aumenta.
  • Después de unos minutos cerrar la válvula de aguja de venteo de la CC.

PROCESO DE LIMPIEZA IÓNICA DE LOS SUSTRATOS

• Apagar el Penning de la CP y dejar encendido el Pirani de la CP.
• Cubrir los targets de los cátodos actuando sobre los shutters.
• Abrir la válvula de gas de Argón (comprobar que el manómetro de entrada en la pared tiene presión, su llave de paso está abierta y su botella en la habitación de gases está abierta).
• Ajustar el flujo de gas a 20 sccm actuando sobre el control del "Mass Flow" correspondiente, comprobar que el display digital marca el valor preseleccionado.
• Encender la alimentación de fuente de RF de 300w del sustrato.
• Con la potencia al mínimo encender la fuente de RF del sustrato.
• Ajustar la potencia a ~50 W.
• Ajustar la sintonia y carga del sustrato para minimizar la potencia reflejada (< 5 W).
• Si no obtuvieramos plasma actuar sobre el pulsador de ignición unos segundos.
• Dejar haciendo la limpieza ~2 minutos o el tiempo que consideremos necesario.
• Después de realizar la limpieza del sustrato apagar el generador y cerrar el gas usado (así como la la botella abierta anteriormente en la habitación de los gases).

Subir

PROCESO DE PRE-SPUTTERING DE LOS TARGETS

• Apagar el Penning de la CP y dejar encendido el Pirani de la CP.
• Enfrentar el sustrato con el cátodo que se quiera utilizar.
• Tapar (o cerrar) el shutter de dicho cátodo.
• Abrir la válvula de gas que se requiera para realizar el depósito (comprobar que el manómetro de entrada en la pared tiene presión, su llave de paso está abierta y su botella en la habitación de gases está abierta).
• Encender el Mass Flow y ajustar el flujo de gas necesario actuando sobre el control de flujo correspondiente, comprobar que el display digital marca el valor preseleccionado.
  • Argón: >15 sccm
  • Nitrógeno: >40 sccm
• Encender la alimentación de fuente del target seleccionado.
• Con la potencia al mínimo encender la fuente que se requiera.
• Ajustar la potencia al valor que se va a realizar el depósito (~>50 W).
• Ajustar la sintonia y carga de dicho target para minimizar la potencia reflejada (< 5 W).
• Si no obtuvieramos plasma actuar sobre el pulsador de ignición unos segundos y repetir el paso anterior.
• Después de comprobar el sistema apagar el generador y cerrar el gas usado (así como la la botella abierta anteriormente en la habitación de los gases).

Subir

PROCESO DE SPUTTERING/DEPOSICIÓN

Igual que el proceso de "PROCESO DE PRE-SPUTTERING DE LOS TARGETS" pero ahora abriendo la pantalla del cátodo que se quiera depositar.

Subir

PROCESO DE DESCARGA DE LOS SUSTRATOS EN LA CÁMARA PRINCIPAL (CP)

• Repetir los pasos del proceso de "PROCESO DE VACÍO EN LA CÁMARA DE CARGA (CC)".
• Cerrar la válvula de separación entre la rotatoria de la CC y dicha CC.
• Enfrentar el sustrato con la muestra/oblea a extraer de la CP a la CC, para lo cual deberemos de girar el volante de posición del sustrato.
• Abrir la puerta/válvula de separación entre la CC y la CP.
• Actuar sobre la palanca de carga del sustrato para realizar la transferencia de descarga del portasustratos de la CP a la CC.
• Cerrar la puerta/válvula de separación entre la CC y la CP.
• Abrir la válvula de aguja de venteo de la CC.
• Comprobar en el Pirani que de la presión en CC aumenta.
• Abrir sin forzar la puerta de acceso a la CC.
• Cerrar la válvula de aguja de venteo de la CC.
